VIDEO CONVERTER SERIALIZER

Autarker Betrieb
von Fahrzeugdisplays

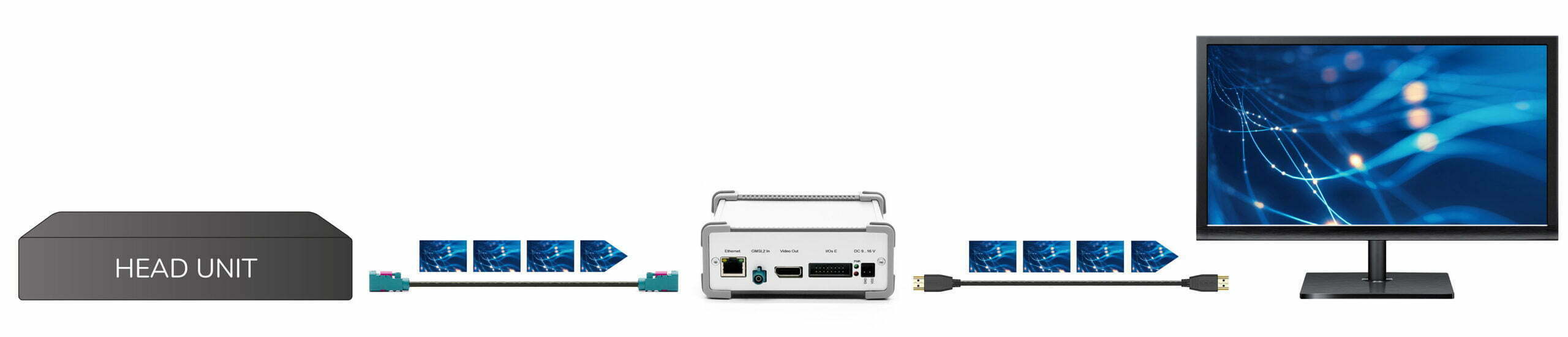

Unsere Video Converter Serializer wurden entwickelt, um den autarken Betrieb von Automotive Video Displays für Entwicklung und Testbetrieb zu ermöglichen. Für die Inbetriebnahme wird also keine Head-Unit/ECU benötigt, sondern Sie können das Fahrzeugdisplay direkt an Ihrem PC oder Laptop betreiben. Echtes „Plug & Play“ – innerhalb weniger Minuten.

TZ Video Converter Serializer sind serienmäßig für die gängigen GMSL und FPD-LINK Technologie-Standard sowie mit unterschiedlichen Steckverbindern wie FAKRA, Rosenberger HSD oder H-MTD erhältlich.

Weitere Technologien und Steckverbindungen realisieren wir gerne individuell auf Anfrage für Sie.

Jedes Gerät kann zudem softwareseitig für seinen individuellen Einsatzzweck von uns vorkonfiguriert werden – hierbei lassen sich bis zu 100 unterschiedliche Konfigurationen im Gerät hinterlegen. Über unsere TZ GUI Software haben Sie darüber hinaus die Möglichkeit, auch eigene Settings zu erstellen.

[

scroll

Anwendungen

  • Labortests und -messungen von Parametern wie Farbwiedergabe, Kontrast, Helligkeit, Blickwinkel etc.
  • Überprüfung der Spezifikationen gemäß Fahrzeughersteller
  • Entwicklung von Screen- und UX-Designs am realen Display
  • Environmental Tests (Beständigkeit/Funktion bei Hitze, Kälte, UV-Strahlung etc.)
  • Hardware-in-the-loop-Tests (Dauertests)
  • End-of-line Tests
  • Test- und Versuchsfahrten

TZ electronic systems bietet eine große Auswahl an Video Converters Serializer an. Sollte Ihre Anforderungskombination nicht dabei sein, setzen wir diese gerne nach Ihren individuellen Bedürfnissen um. Fordern Sie in unserem Online-Shop ein konkretes Angebot an, laden Sie die Gesamt-Produktübersicht herunter oder wenden Sie sich an unseren technischen Kundendienst, um eine unverbindliche Beratung zu unseren umfangreichen Testlösungen zu erhalten.

Funktionen

Je nach Ausstattung können Sie mit unseren Video Convertern deutlich mehr, als nur Videosignale auf Fahrzeugdisplays zu übertragen. So bieten wir auch Geräte an, die in der Lage sind, CAN-Signale zu emulieren sowie zusätzliche Funktionen wie eine Touch-Bedienung mit abzubilden.

Settings-Wahlschalter

Alle unsere Video Converter Serializer bieten die Möglichkeit, per Drehschalter zwischen unterschiedlichen Konfigurationen für verschiedene Displays umzuschalten. Es lassen sich bis zu 100 verschiedene, kundenindividuelle Konfigurationen speichern – das spart wertvolle Zeit und Kosten.

Remote Steuerung

Über die USB-Schnittstelle ist auch eine Remote-Umschaltung der Settings möglich, zum Beispiel bei automatisierten End-of-line Tests mit unterschiedlichen Displays im Verbund.

Control Channel Master

Über den eingebauten USB Control Channel Master ist das Lesen und Setzen von Registereinträgen auch im laufenden Betrieb möglich. Somit werden keine zusätzlichen Tools dafür benötigt.

TZ GUI Software

Für alle unsere aktuellen Produkte steht Ihnen mit unserer TZ GUI eine leistungsfähige und benutzerfreundliche Software zur Verfügung, die eine einfache und schnelle Konfiguration für neue Komponenten und Testaufgaben erlaubt. Alternativ erstellen auch gerne wir neue Konfigurationen für Sie.

Status LEDs

Status LEDs für die wichtigsten Funktionen signalisieren den einwandfreien Betrieb und erlauben eine schnelle Identifikation möglicher Fehlerquellen.

2:1 Switch

Einige unserer Geräte verfügen über einen eingebauten 2:1 Switch. Mit diesen können Sie – zum Beispiel bei Versuchsfahrten – mit einem Knopfdruck zwischen den Signalen der im Fahrzeug verbauten Head-Unit/ECU und einem zusätzlich angeschlossenen PC hin- und herschalten (mehr dazu hier.) Alternativ bieten wir externe Switches von 2:1 bis 20:1 an.

Touch-Funktion

Immer mehr Fahrzeugdisplays verfügen über Touch-Bedienung. Mit unseren entsprechend ausgestatteten Geräten sind alle Touch-Funktionen vollumfänglich nutzbar.

CAN-Signal Emulator

Damit ein Display funktioniert, braucht es neben den Videodaten auch die CAN-Daten. Optional bieten wir auch Video-Converter an, welche die für den Testbetrieb notwendigen CAN-Signale gleich mit emulieren und so einen vollkommen autarken Betrieb des Displays ermöglichen.

Umfangreiche Schnittstellen

Über zusätzliche externe Buchsen lassen sich weitere Tools und Testgeräte anschließen, z.B. zum Testen der Touch-Funktionalität eines Displays.

Produktbeispiele

VC0010

Technology

GMSL

Input Connector

DVI

Output Connector

Rosenberger HSD

Color Space

RGB888

Features

Maxim Integrated, DVI, Setting Switches, CAN playback

VC0026

Technology

GMSL

Input Connector

HDMI

Output Connector

FAKRA

Color Space

RGB888

Features

Built-in control channel Master, External access to serializer pins, HDMI, Maxim Integrated, Setting Switches, TZ GUI Support

VC0030

Technology

GMSL

Input Connector

HDMI

Output Connector

FAKRA

Color Space

RGB888

Features

2:1 Input Switch, HDMI, Maxim Integrated, Setting Switches

VC0040

Technology

GMSL2

Input Connector

HDMI 2.0

Output Connector

FAKRA

Color Space

RGB888

Features

Maxim Integrated, HDMI 2.0, Setting Switches, TZ GUI Support, Built-in Control channel Master

VC0043

Technology

GMSL2

Input Connector

HDMI 2.0

Output Connector

FAKRA

Color Space

RGB888

Features

I2C Passthrough, Built-in control channel Master, External access to serializer pins, HDMI 2.0, Maxim Integrated, RGMII, Setting Switches, TZ GUI Support, UART Passtrough

VC0046

Technology

GMSL2

Input Connector

HDMI 2.0

Output Connector

FAKRA

Color Space

RGB888

Features

I2C Passthrough, Built-in control channel Master, External access to serializer pins, HDMI 2.0, Maxim Integrated, RGMII, Setting Switches, TZ GUI Support, UART Passthrough, CAN Playback, USB HID-Touch, Highly configurable

VC0050

Technology

FPD-Link III

Input Connector

HDMI

Output Connector

Rosenberger HSD

Color Space

RGB888

Features

Texas Instrumentals, HDMI, Setting Switches, CAN playback

VC0053

Technology

FPD-Link III

Input Connector

HDMI

Output Connector

Rosenberger HSD

Color Space

RGB888

Features

Dual-Link, CAN Playback, HDMI, Setting Switches, Texas Instruments

VC0200

Technology

GMSL2

Input Connector

HDMI 2.0

Output Connector

FAKRA

Color Space

RGB888

Features

2:1 Input Switch, Built-in control channel Master, External Switch, HDMI 2.0, Maxim Integrated, Setting Switches, System enable pin, Touch, TZ GUI Support

VC0210

Technology

GMSL

Input Connector

HDMI 2.0

Output Connector

FAKRA

Color Space

RGB888

Features

2:1 Input Switch, Audio output, External Switch, HDMI 2.0, Maxim Integrated, Setting Switches, System enable pin, Touch, TZ GUI Support

VC0603

Technology

GMSL2

Input Connector

HDMI 2.0

Output Connector

H-MTD

Color Space

RGB888

Features

I2C Passthrough, Built-in control channel Master, External access to serializer pins, HDMI 2.0, Maxim Integrated, RGMII, Setting Switches, TZ GUI Support, UART Passtrough

VC2103

Technology

GMSL3

Input Connector

DP

Output Connector

H-MTD

Color Space

RGB888

Features

I2C Passthrough, Built-in control channel Master, External access to serializer pins, DP, Maxim Integrated, Setting Switches, TZ GUI Support, UART Passtrough

Lieferumfang

Alle unsere Testgeräte kommen vorkonfiguriert und einsatzfertig inklusive aller für den Betrieb notwendigen Komponenten wie Netzteil, Kabel und Stecker etc.

Nehmen Sie Kontakt mit uns auf – unser Vertriebsteam unterstützt Sie gerne bei Ihrem Projekt
