SIGNAL GENERATOR

Einfache und kostengünstige Generierung von CAN-Bus Daten

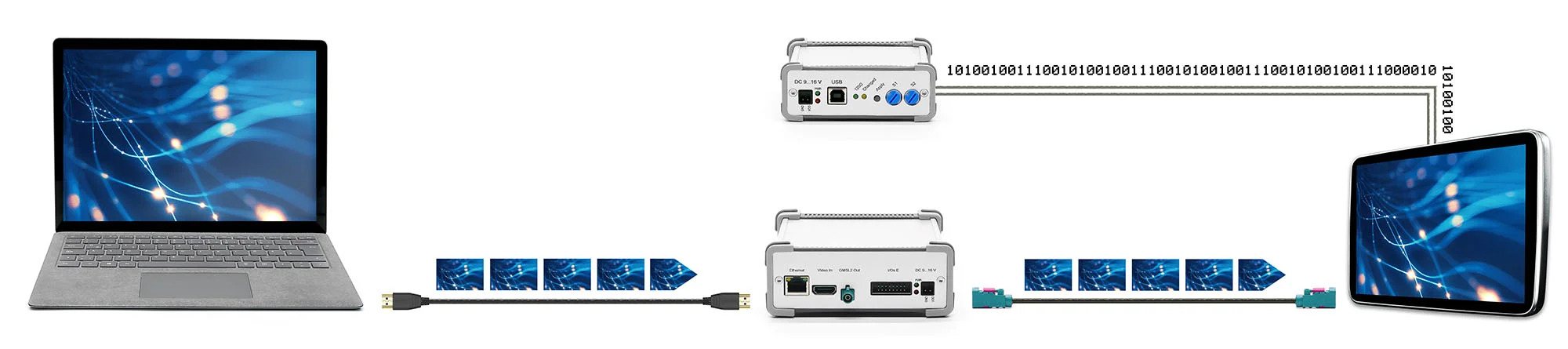

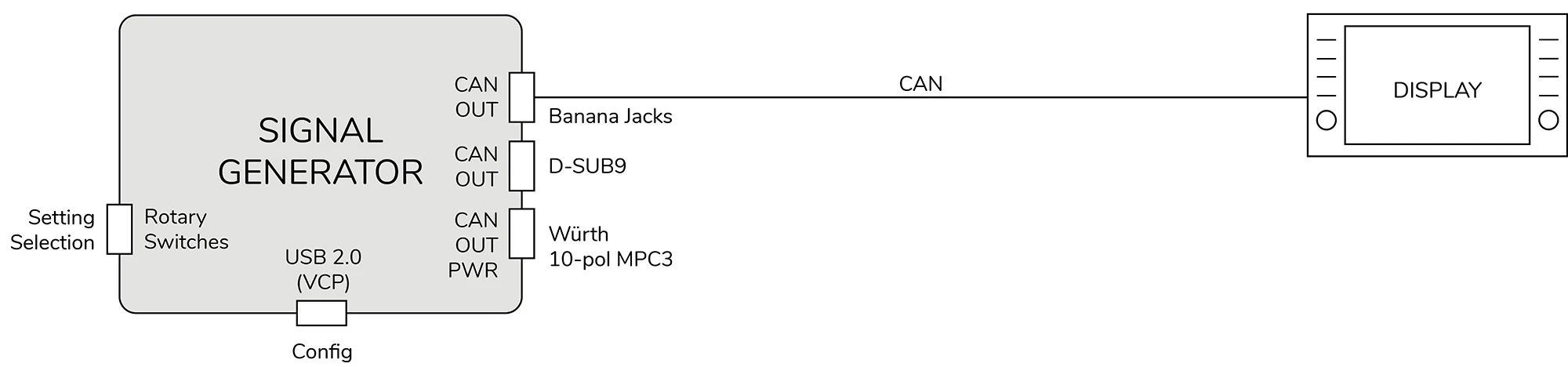

Unser Signal Generator ist ein kleines, praktisches und günstiges Gerät zur einfachen Generierung von CAN-Bus-Daten. Haupteinsatzzweck ist die Stand-alone-Inbetriebnahme von Fahrzeugdisplays, Kameras und ECUs im Labor oder am Büroarbeitsplatz, etwa für die Überprüfung der Spezifikationen oder die Entwicklung von Screen- und UX-Designs.

Über den Settings-Wahlschalter kann dabei zwischen unterschiedlichen Konfigurationen gewechselt werden, zum Beispiel für unterschiedliche Displays oder die Auswahl verschiedener Helligkeitswerte etc. Dabei können bis zu 100 unterschiedliche Konfigurationen mit je 25 definierten CAN-Nachrichten im Gerät hinterlegt werden, die wir gemäß unserer „Plug & Play“-Philosophie gerne bereits ab Werk individuell für Sie hinterlegen. Über die TZ GUI Software lassen sich zudem eigene Settings erstellen.

[

scroll

Anwendungen

  • Labortests und -messungen von Parametern wie Farbwiedergabe, Kontrast, Helligkeit, Blickwinkel etc.
  • Überprüfung der Spezifikationen gemäß Fahrzeughersteller
  • Entwicklung von Screen- und UX-Designs am realen Display

TZ electronic systems bietet eine große Auswahl an Signal Generatoren an. Sollte Ihre Anforderungskombination nicht dabei sein, setzen wir diese gerne nach Ihren individuellen Bedürfnissen um. Fordern Sie in unserem Online-Shop ein konkretes Angebot an, laden Sie die Gesamt-Produktübersicht herunter oder wenden Sie sich an unseren technischen Kundendienst, um eine unverbindliche Beratung zu unseren umfangreichen Testlösungen zu erhalten.

Funktionen

Unsere Signal Generatoren bieten eine kostengünstige Möglichkeit zur schnellen und einfachen Inbetriebnahme von Fahrzeugkomponenten. Dabei verfügen sie über viele praktische Zusatzfunktionen.

Remote Steuerung

Über die USB-Schnittstelle ist auch eine Remote-Umschaltung der Settings per PC möglich.

TZ GUI Software

Für alle unsere aktuellen Produkte steht Ihnen mit unserer TZ GUI eine leistungsfähige und benutzerfreundliche Software zur Verfügung, die eine einfache und schnelle Konfiguration für neue Komponenten und Testaufgaben erlaubt. Alternativ erstellen auch gerne wir neue Konfigurationen für Sie.

Settings-Wahlschalter

Per Drehschalter lässt sich zwischen unterschiedlichen Konfigurationen für verschiedene Displays, Kameras oder ECUs umschalten. Es lassen sich bis zu 100 verschiedene, kundenindividuelle Konfigurationen speichern – das spart wertvolle Zeit und Kosten.

Status-LEDs

Status-LEDs für die wichtigsten Funktionen signalisieren den jeweiligen Betriebszustand und erlauben eine schnelle Identifikation möglicher Fehlerquellen.

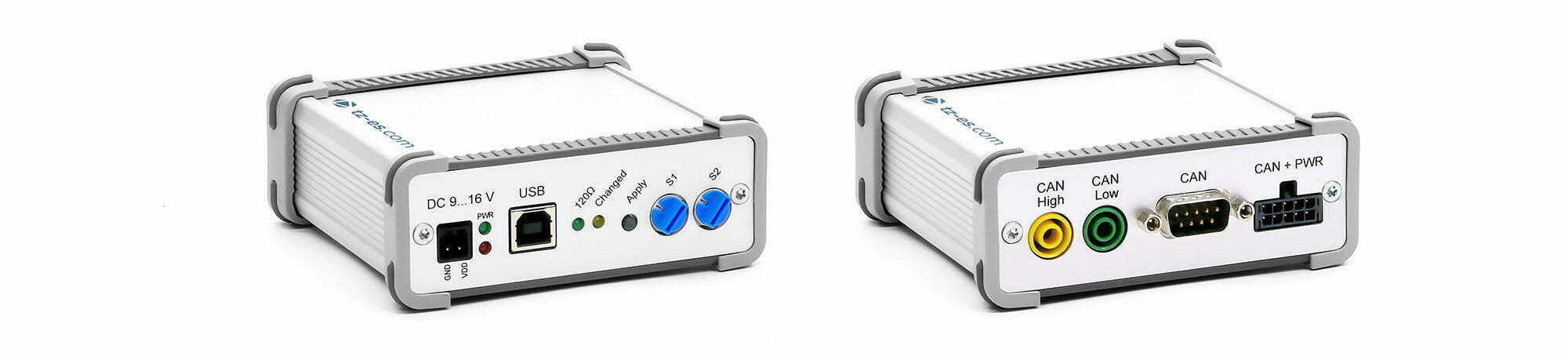

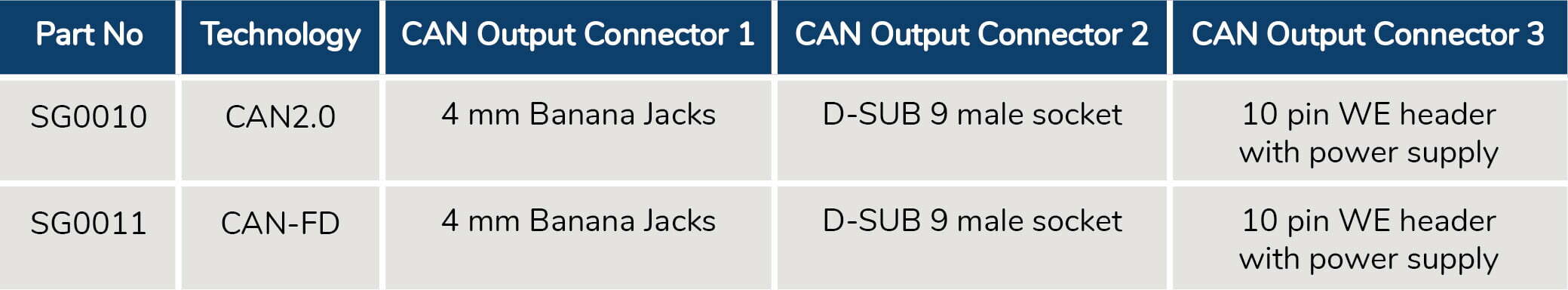

Produktbeispiele

SG0010

Technology

CAN2.0

CAN Output Connector 1

4 mm Banana Jacks

CAN Output Connector 2

D-SUB 9 male socket

CAN Output Connector 3

10 pin WE header with power supply

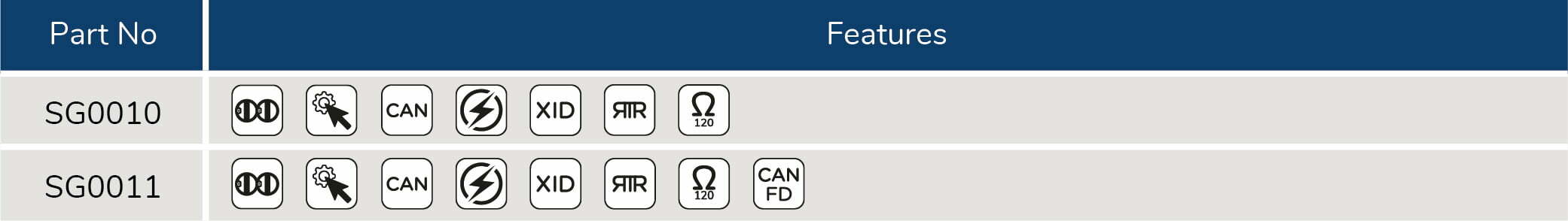

Features

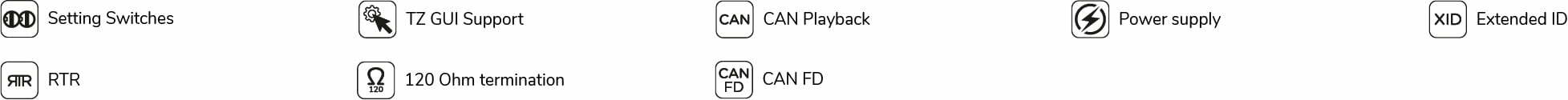

Setting Switches, TZ GUI Support, CAN Playback, Power supply, Extended ID, RTR, 120 Ohm termination

SG0011

Technology

CAN-FD

CAN Output Connector 1

4 mm Banana Jacks

CAN Output Connector 2

D-SUB 9 male socket

CAN Output Connector 3

10 pin WE header with power supply

Features

Setting Switches, TZ GUI Support, CAN Playback, Power supply, Extended ID, RTR, 120 Ohm termination, CAN FD

Lieferumfang

Alle unsere Testgeräte kommen vorkonfiguriert und einsatzfertig inklusive aller für den Betrieb notwendigen Komponenten wie Netzteil, Kabel und Stecker etc.

Nehmen Sie Kontakt mit uns auf – unser Vertriebsteam unterstützt Sie gerne bei Ihrem Projekt
